1. Βασικός Ορισμός και Δομή
Μια βαλβίδα πεταλούδας με φλάντζα μαλακής στεγανοποίησης (γνωστή και ως "βαλβίδα πεταλούδας κεντρικής γραμμής") είναι μια περιστροφική βαλβίδα τετάρτου στροφής σχεδιασμένη για έλεγχο ροής on/off ή στραγγαλισμού σε αγωγούς. Τα βασικά χαρακτηριστικά της περιλαμβάνουν:

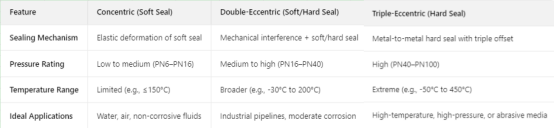

Ομόκεντρος σχεδιασμός: Το στέλεχος της βαλβίδας, ο δίσκος και η έδρα είναι ευθυγραμμισμένα στον ίδιο κεντρικό άξονα, δημιουργώντας μια απλή και συμπαγή δομή.
Μηχανισμός μαλακής στεγανοποίησης: Μια εύκαμπτη ελαστομερής σφράγιση (π.χ., καουτσούκ, EPDM, NBR) είναι ενσωματωμένη στο σώμα ή την έδρα της βαλβίδας, παρέχοντας στεγανή σφράγιση για την αποφυγή διαρροών.
Φλαντζωτές άκρες: Η βαλβίδα είναι εξοπλισμένη με φλαντζωτές συνδέσεις, επιτρέποντας εύκολη εγκατάσταση σε αγωγούς που συμμορφώνονται με πρότυπα όπως ANSI, DIN ή JIS.

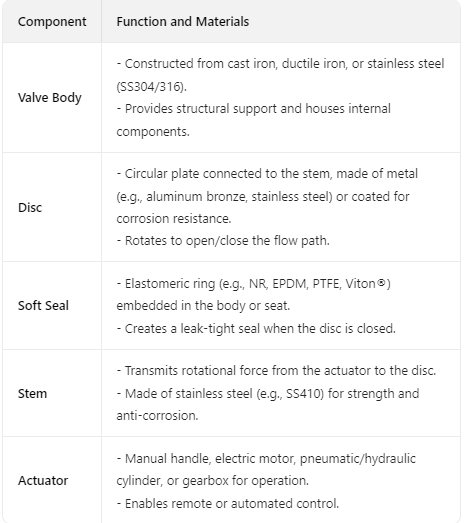

2.Βασικά Στοιχεία
3. Αρχή λειτουργίας
Ανοιχτή θέση: Ο δίσκος περιστρέφεται κατά 90°° για ευθυγράμμιση με την κατεύθυνση ροής, ελαχιστοποιώντας την πτώση πίεσης και επιτρέποντας πλήρη ροή.
Κλειστή θέση: Ο δίσκος περιστρέφεται προς τα πίσω για να πιέσει την μαλακή σφράγιση, δημιουργώντας ένα στεγανό κλείσιμο. Ο ομόκεντρος σχεδιασμός βασίζεται στην ελαστική παραμόρφωση της σφράγισης για την επίτευξη στεγανοποίησης, καθιστώντας τον εξαιρετικά αποτελεσματικό για εφαρμογές χαμηλής πίεσης.
4. Βασικά χαρακτηριστικά και πλεονεκτήματα
Στεγανή σφράγιση: Οι μαλακές σφραγίδες παρέχουν εξαιρετική αντοχή σε διαρροές, συχνά πληρώντας τα πρότυπα στεγανότητας σε περίπτωση φυσαλίδων (π.χ., ANSI B16.104 Κλάση VI, ISO 15848-1).
Λειτουργία χαμηλής ροπής: Ο ομόκεντρος σχεδιασμός και η εύκαμπτη σφράγιση μειώνουν την τριβή, επιτρέποντας εύκολη χειροκίνητη λειτουργία ή χρήση με ελαφριούς ενεργοποιητές.
Συμπαγές και ελαφρύ: Σε σύγκριση με τις βαλβίδες πύλης ή σφαιρικές βαλβίδες, οι ομόκεντρες βαλβίδες πεταλούδας είναι μικρότερες και πιο εύκολες στην εγκατάσταση σε περιορισμένους χώρους.
Οικονομικά αποδοτικό: Η απλή δομή και η χαμηλή κατανάλωση υλικών τα καθιστούν προσιτά για βασικές ανάγκες ελέγχου ροής.
Ευέλικτη συμβατότητα με μέσα: Κατάλληλο για νερό, αέρα, λάδι, μη διαβρωτικά υγρά και κοκκώδη μέσα (με επιστρώσεις ανθεκτικές στην τριβή).
5. Τεχνικές Προδιαγραφές
Πίεση: Συνήθως χαμηλή έως μέτρια πίεση (π.χ., PN6–PN16 / Κλάση 125–Τάξη 150).
Εύρος θερμοκρασίας:
Τυποποιημένα ελαστομερή (π.χ., NR, EPDM): -10°C έως 90°Γ (14°F έως 194°ΦΑ).
Σφραγίδες υψηλής θερμοκρασίας (π.χ., Viton®, PTFE): -20°C έως 150°Γ (-4°F έως 302°ΦΑ).
Συμμόρφωση με τα πρότυπα:
Σχεδιασμός: EN593, API 609, MSS SP-67.
Φλάντζα: ANSI B16.5, ANSI B16.10 DIN EN 1092-1,
Δοκιμές: API 598, (δοκιμές διαρροής).
6. Εφαρμογές
Ομόκεντρες βαλβίδες πεταλούδας με φλάντζα μαλακής στεγανοποίησης D341X-16Qχρησιμοποιούνται ευρέως σε:
Ύδρευση και Αποχέτευση: Δημοτικά συστήματα ύδρευσης, μονάδες επεξεργασίας λυμάτων και δίκτυα άρδευσης.
Συστήματα HVAC: Έλεγχος αέρα, νερού ή ατμού σε συστήματα θέρμανσης, εξαερισμού και κλιματισμού.
Βιομηχανία Τροφίμων και Ποτών: Εφαρμογές υγιεινής με σφραγίδες που συμμορφώνονται με τον FDA (π.χ., EPDM με επιστρώσεις κατάλληλης για τρόφιμα).
Γενικές Βιομηχανικές Διεργασίες: Χειρισμός μη διαβρωτικών ρευστών σε χημικές, χαρτοβιομηχανικές και φαρμακευτικές μονάδες (μόνο για ήπια μέσα).
Ναυτιλία και Ναυπηγική: Έλεγχος ενεργοποίησης/απενεργοποίησης σε συστήματα θαλασσινού νερού ή έρματος (με υλικά ανθεκτικά στη διάβρωση).
7. Περιορισμοί και Σκέψεις
Όρια πίεσης και θερμοκρασίας: Δεν είναι κατάλληλο για εφαρμογές υψηλής πίεσης (π.χ. >PN16) ή ακραίων θερμοκρασιών (π.χ., ατμός άνω των 150°C)°ΝΤΟ).
Κίνδυνοι διάβρωσης: Τα μεταλλικά εξαρτήματα (π.χ., σώματα από χυτοσίδηρο) ενδέχεται να διαβρωθούν σε επιθετικά περιβάλλοντα. Για αντίξοες συνθήκες, αναβαθμίστε σε ανοξείδωτο χάλυβα ή επικαλυμμένα υλικά.
Λειαντικά μέσα: Οι μαλακές σφραγίδες μπορούν να φθαρούν γρήγορα με υγρά φορτωμένα με σωματίδια. Σκεφτείτε τις βαλβίδες πεταλούδας με σκληρή σφράγιση ή πρόσθετες προστατευτικές επιστρώσεις.
Επιλογή ενεργοποιητή: Για βαλβίδες μεγάλης διαμέτρου ή συχνή λειτουργία, χρησιμοποιήστε πνευματικούς/υδραυλικούς ενεργοποιητές για να αποφύγετε την χειροκίνητη κόπωση.
8. Εγκατάσταση και Συντήρηση
Εγκατάσταση:
Βεβαιωθείτε ότι οι φλάντζες είναι ευθυγραμμισμένες και τα μπουλόνια είναι σφιγμένα ομοιόμορφα για να αποτρέψετε διαρροές.
Αποφύγετε την εγκατάσταση της βαλβίδας υπό υπερβολική καταπόνηση στον αγωγό.
Συντήρηση:
Ελέγχετε τακτικά τη στεγανοποίηση για φθορά ή ρωγμές, ειδικά σε εφαρμογές με υψηλό κύκλο λειτουργίας.
Λιπάνετε περιοδικά το στέλεχος και τον ενεργοποιητή για να διασφαλίσετε την ομαλή λειτουργία.
Αντικαταστήστε τη στεγανοποίηση σε περίπτωση διαρροής. Ορισμένα σχέδια επιτρέπουν την αντικατάσταση της στεγανοποίησης χωρίς να αφαιρεθεί η βαλβίδα από τον αγωγό.
9Συμβουλές για την επιλογή προμηθευτών και προϊόντων
Πιστοποίηση Υλικού: Βεβαιωθείτε ότι οι σφραγίδες πληρούν τα πρότυπα του κλάδου (π.χ. FDA για τρόφιμα, ATEX για εκρηκτικά περιβάλλοντα).
Επιλογές Προσαρμογής: Ορισμένοι προμηθευτές προσφέρουν αντιστατικά σχέδια, χαρακτηριστικά πυρασφάλειας ή ειδικές επιστρώσεις (π.χ. εποξειδική ρητίνη, PTFE) για εξειδικευμένες εφαρμογές.
Σύναψη
Ομόκεντρες βαλβίδες πεταλούδας με φλάντζα μαλακής στεγανοποίησηςαποτελούν μια οικονομικά αποδοτική και αξιόπιστη λύση για τον έλεγχο ροής χαμηλής έως μέσης πίεσης σε μη κρίσιμες εφαρμογές. Η απλότητά τους, η στεγανή σφράγιση και η ευκολία συντήρησης τα καθιστούν δημοφιλή επιλογή σε συστήματα ύδρευσης, HVAC και γενικά βιομηχανικά συστήματα. Για πιο απαιτητικά περιβάλλοντα, συνιστάται η αναβάθμιση σε εκκεντρικά σχέδια ή υλικά υψηλής ποιότητας. Να αξιολογείτε πάντα τις ιδιότητες των μέσων, τις συνθήκες λειτουργίας και τις απαιτήσεις συμμόρφωσης για να επιλέξετε τη βέλτιστη βαλβίδα για τις ανάγκες σας.
Οποιοδήποτε ελαστικό εδρασμένο ομόκεντροβαλβίδα πεταλούδας, όπως βαλβίδα πεταλούδας γκοφρέτας, βαλβίδα πεταλούδας με ρουλεμάνD7L1X-16Q, Φίλτρο σχήματος Y, βαλβίδα αντεπιστροφής πλακιδίων,βαλβίδα πύληςZ41X-16Qαπαιτήσεις, μπορούν να επικοινωνήσουν μεΒαλβίδα TWSεργοστάσιο, θα σας απαντήσουμε την πρώτη φορά.
